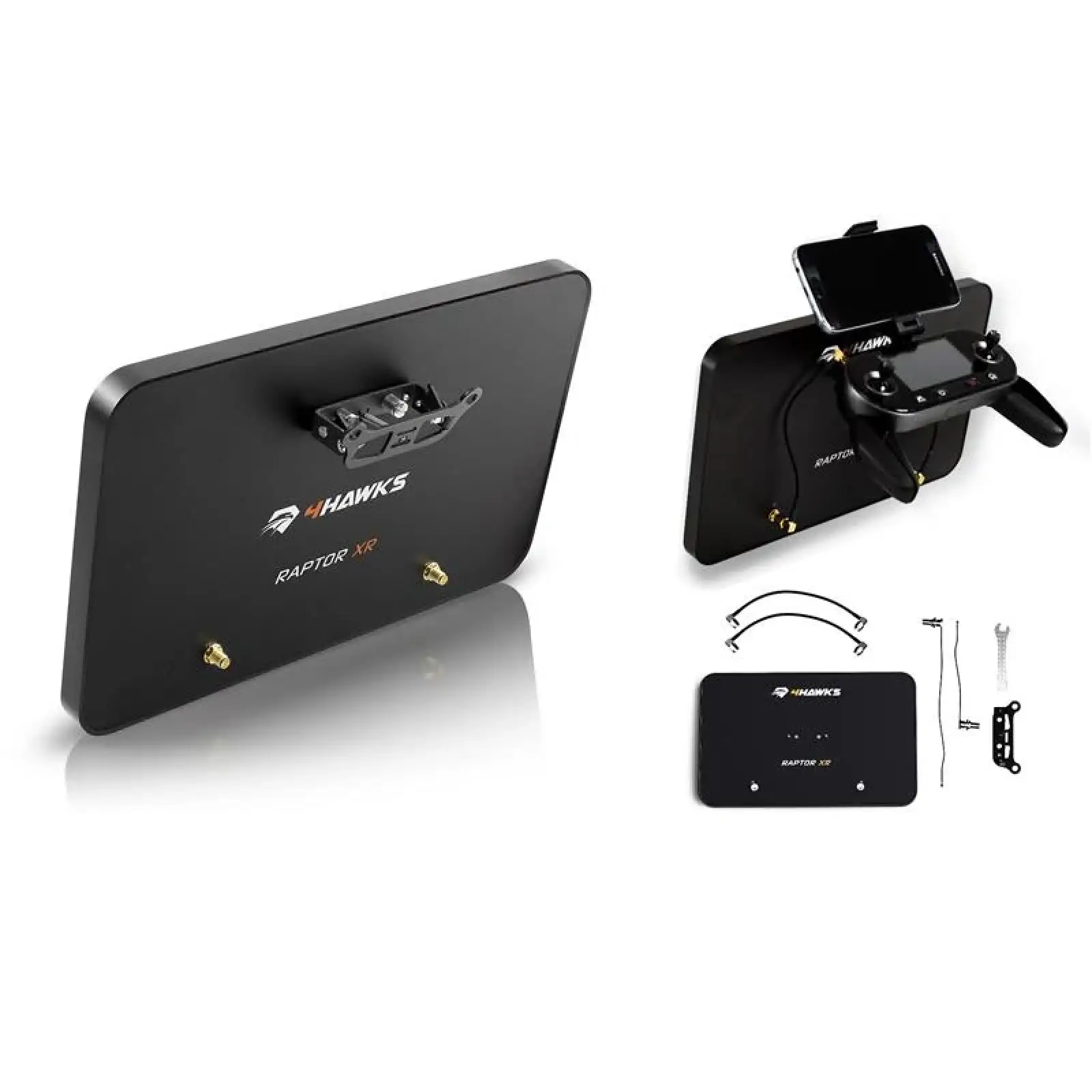

Направлена антена 4Hawks Raptor XR Antenna для дрона Autel Evo II v2, A132X UA

Спрямована антена 4Hawks Raptor XR для дронів Autel EVO II V2

Особливості:

• Максимальна продуктивність
• Одночасна робота у двох діапазонах 2,4 та 5 ГГц
• Ніяких модифікацій самого дрону
• Розширення дальності дії без зовнішніх підсилювачів
• Дизайн не містить знімних деталей
• Готове рішення

Створена для Autel EVO II V2

Антена 4Hawks для моделей серії EVO II дуже просунута, працює як на 2,4 ГГц, так і на 5 ГГц. Концепція зовнішнього вигляду антени полягала в тому, щоб за умовчанням вона виглядала так, ніби вона є частиною дрону. Вся конструкція на 100% захищена від ультрафіолетового випромінювання, що гарантує довговічність обладнання. Крім того, частина конструкції виготовлена із алюмінію, щоб зробити всю конструкцію максимально легкою. Кріплення виготовлене із нержавіючої сталі, що забезпечує надійну стійкість. Встановлення антени є перманентною модифікацією пульта дистанційного керування. Весь комплект легкий та однорідний (без будь-яких незакріплених частин спорядження). Зміна напрямку антени не повинна викликати труднощів, оскільки система спроектована таким чином, що дозволяє швидко змінювати положення одним «клацанням». Таким чином, ви можете бути впевнені, що не втратите зв'язок з дроном.

Важливо: для монтажу антени потребується фізична модифікація пульта ДУ. Відео-інструкція по встановленню: https://www.youtube.com/watch?v=dfP3Womip94

ЗБІЛЬШІТЬ ДАЛЬНІСТЬ ПОЛЬОТУ ДРОНА

Антени Raptor були розроблені для збільшення дальності польоту вашого дрону, що робить політ ще більш захоплюючим, ніж будь-коли раніше. Все це з кришталево чистим відео та дуже великим радіусом дії, який обмежений лише вашою батареєю.

ЗІТРІТЬ МЕЖІ ПРОДУКТИВНОСТІ

Спрямована антена забезпечує безперервний політ дрону без будь-яких перешкод та шумів, що походять від інших пристроїв або мереж.

.

ВИНЯТКОВА ПРОДУКТИВНІСТЬ АНТЕННОГО ПРОМІНЮ

Порівняно зі звичайними всеспрямованими антенами з низькою ефективністю на відстані, патч-антена 4Hawks Raptor розширює секторальне покриття, збільшуючи максимальну дальність польоту.

ОПТИМІЗОВАНЕ ПОШИРЕННЯ ХВИЛЬ

Сигнал посилюється завдяки ефективному поширенню хвиль, спрямованих у бік дрону.

Характеристики Електронні параметри

Частота	Порт 1: 2.40 - 2.50 GHz & 5.00 - 5.80 GHz Порт 2: 2.40 - 2.50 GHz & 5.00 - 5.80 GHz
Коефіцієнт підсилення	Порт 1: 11 dBi (+/- 1 dBi) Порт 2: 11 dBi (+/- 1 dBi)
КСХ	Порт 1: < 1.50 (max. < 2.00) Порт 2: < 1.50 (max. < 2.00)
Ширина променю	Порт 1: 70°/40° Порт 2: 70°/40°
Поляризація	Порт 1: Вертикальна Порт 2: Вертикальна
Опір	Порт 1: 50 Ω Порт 2: 50 Ω

Механические параметры

Матеріал	Антена: Samsung AБС-пластик, поліуретан, алюміній, нержавіюча сталь, нейлон, ПТФЕ друкована плата Кріплення: нержавіюча сталь + фарба
Вага	~ 520 г (450 г Антена + 70 г кріплення)
Габарити	29.2 x 18.2 x 2.1 см
Підключення	Порт 1: RP-SMA мама Порт 2: RP-SMA мама
Нахил	3 рівні нахилу, система OnClick
Тип кріплення	SMA конектори (постійне)

Комплектація

• Направлена антена
• 2x UFL антенний кабель (довгий та короткий)
• Сталеві кріплення
• 2x RP-SMA RG316-конектори типу "тато"
• 2х викрутки (Torx T6 та Philips) + ключ на 8 мм

Графіки

КСВ, розділення портів і характерний патерн антен Raptor

Направлена антена 2x UFL антенний кабель (довгий та короткий) Сталеві кріплення 2x RP-SMA RG316-конектори типу "тато" 2х викрутки (Torx T6 та Philips) + ключ на 8 мм
