Материнська плата MSI MPG B760I Edge WiFi s-1700 UA

Материнська плата MSI MPG B760I Edge WiFi s-1700 - компактна платформа Intel B760 з DDR5 та Wi-Fi 6

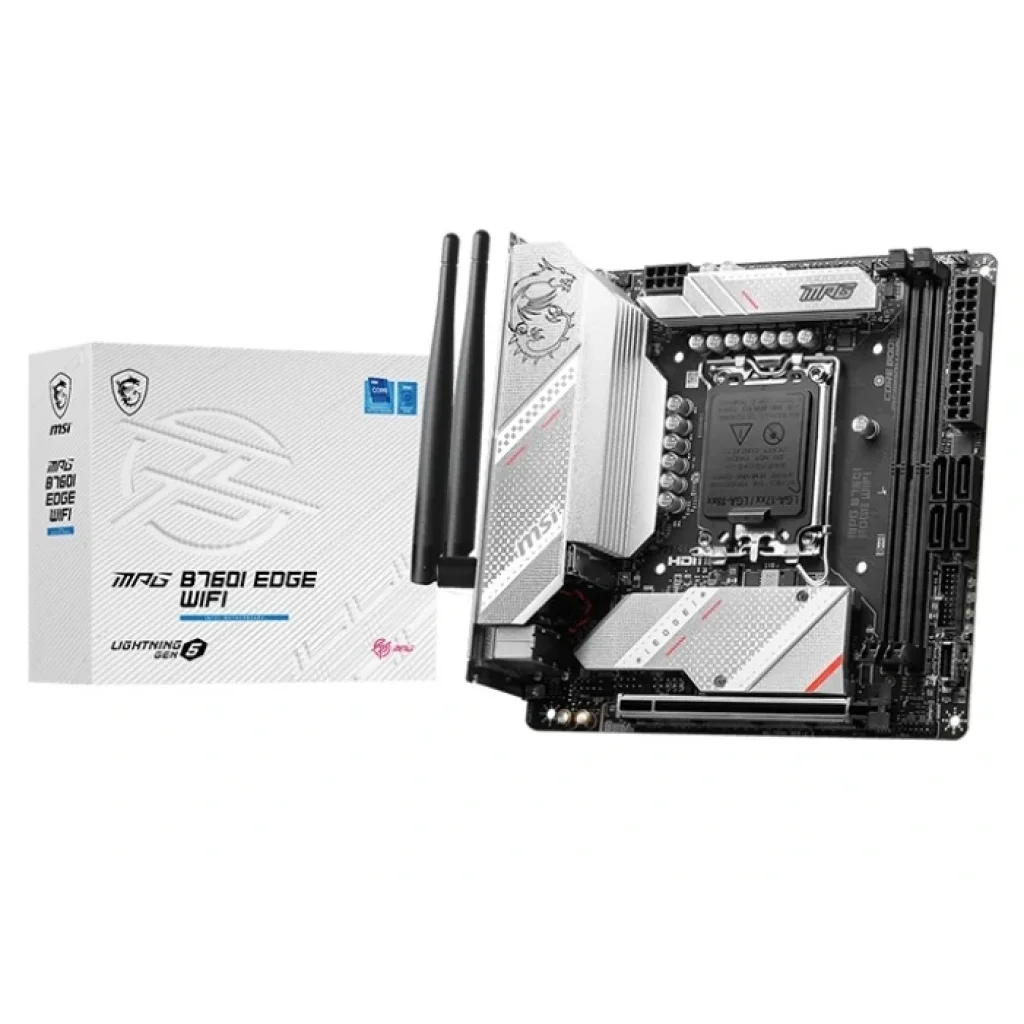

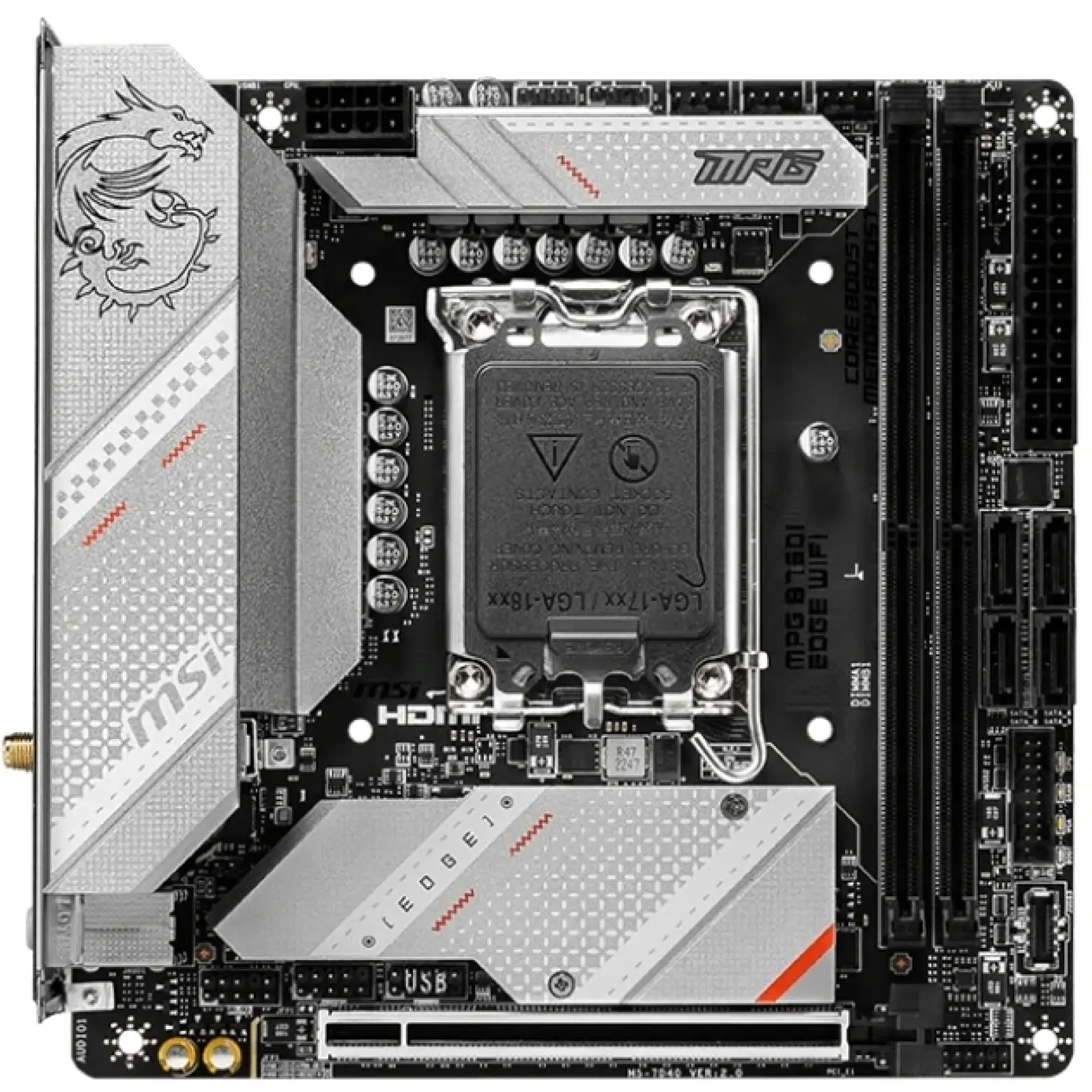

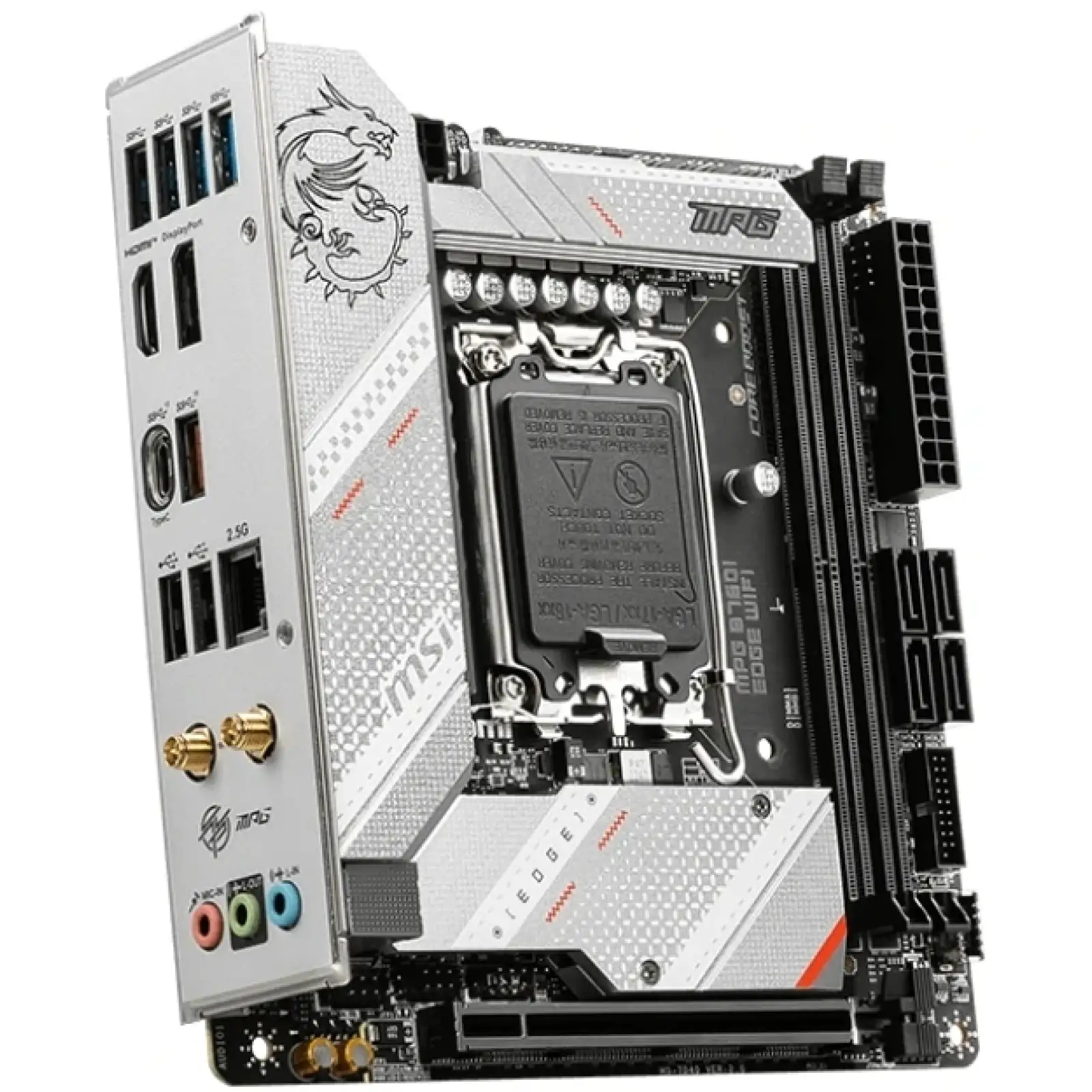

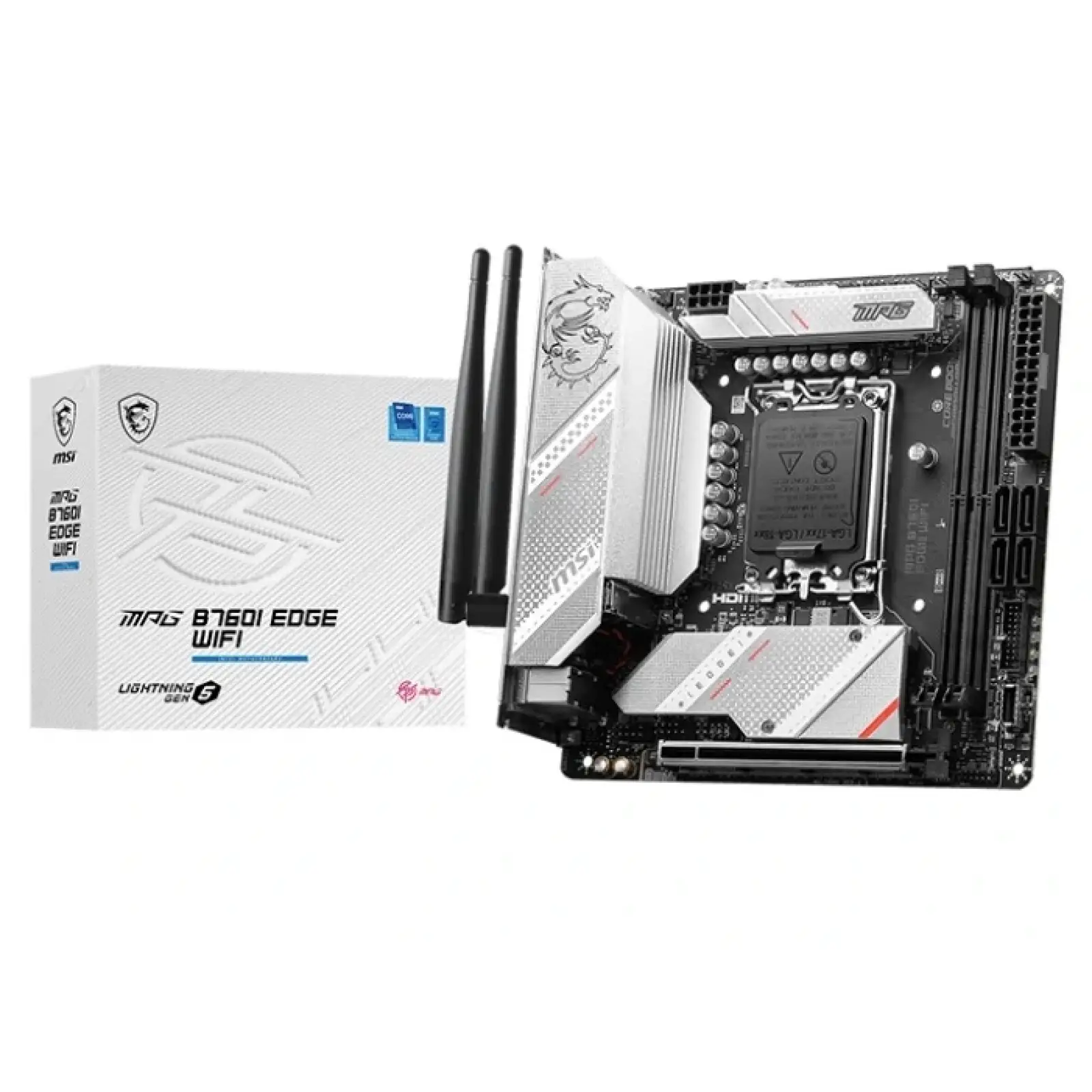

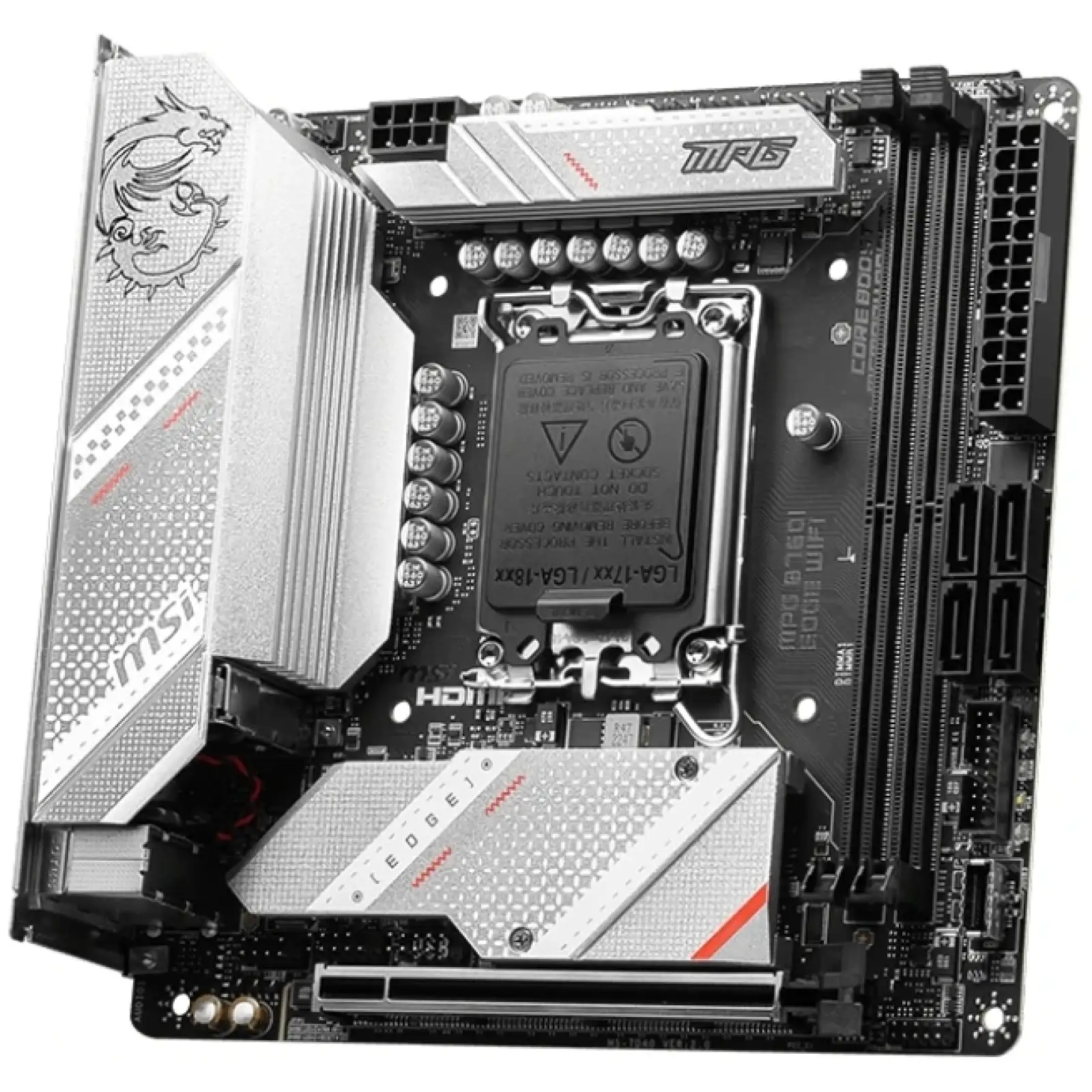

MSI MPG B760I Edge WiFi s-1700 - компактна материнська плата формату mini-ITX, створена на базі чіпсета Intel B760 і розрахована на процесори із сокетом s-1700. Плата підтримує пам'ять DDR5 об'ємом до 96 ГБ, оснащена одним слотом PCI Express x16, двома роз'ємами M.2 та чотирма SATA-3 для накопичувачів, а також забезпечує мережеве підключення зі швидкістю до 2,5 Гбіт/с, Wi-Fi 6 та Bluetooth. Набір інтерфейсів доповнюють HDMI, DisplayPort, сучасні USB-порти та аудіосистема Realtek ALC897 з підтримкою 7.1-канального звуку.

Платформа Intel B760 та сокет s-1700

В основі MSI MPG B760I Edge WiFi s-1700 використовується чіпсет Intel B760 і процесорний сокет s-1700. Вбудованого CPU плата не має, тому процесор встановлюється окремо, а максимальний TDP підтримуваних процесорів становить 150 Вт. Для живлення процесора передбачений 8-pin роз'єм, що відповідає конфігурації компактної платформи mini-ITX.

Два слоти DDR5 та до 96 ГБ пам'яті

Для оперативної пам'яті передбачено два слоти DDR5 із максимальною підтримуваною ємністю до 96 ГБ. Плата працює з частотами 4800, 5000, 5200, 5400 та 5600 МГц, а в режимі OC підтримує 5800, 6000, 6200, 6400, 6600, 6800, 7000 і 7200 МГц, що дозволяє використовувати широкий діапазон швидкісних модулів DDR5.

Два M.2, чотири SATA-3 та підтримка RAID

Для підключення накопичувачів MSI MPG B760I Edge WiFi оснащена двома слотами M.2 і чотирма портами SATA-3. Також передбачена підтримка масивів RAID 0, RAID 1, RAID 5 та RAID 10. Інтерфейси SATA-2, mSATA, SATAe, IDE та U.2 у конструкції плати не передбачені, що робить набір внутрішніх підключень компактним і орієнтованим на сучасні накопичувачі.

PCI Express x16 для встановлення відеокарти

Для встановлення відеокарти або іншого сумісного пристрою розширення плата має один слот PCI Express x16. Підтримка CrossFireX/SLI, режим роботи PCI Express x16 для двох відеокарт, а також додаткові слоти PCI Express x4, PCI Express x1 і PCI відсутні, що відповідає компактному формату mini-ITX.

Wi-Fi 6, Bluetooth та мережа 2,5 Гбіт/с

MSI MPG B760I Edge WiFi забезпечує кілька варіантів підключення до мережі - дротове з'єднання зі швидкістю до 2,5 Гбіт/с, бездротовий Wi-Fi 6 стандарту 802.11ax та Bluetooth. Така конфігурація дозволяє використовувати плату в системах, де важливі як швидке кабельне підключення, так і бездротові мережеві можливості.

Realtek ALC897 та 7.1-канальний звук

За обробку звуку відповідає аудіокодек Realtek ALC897 із підтримкою 7.1-канального аудіо. Для підключення аудіопристроїв на задній панелі передбачено три аудіороз'єми, що забезпечують необхідний набір підключень для мультимедійної системи.

HDMI, DisplayPort та сучасні USB-інтерфейси

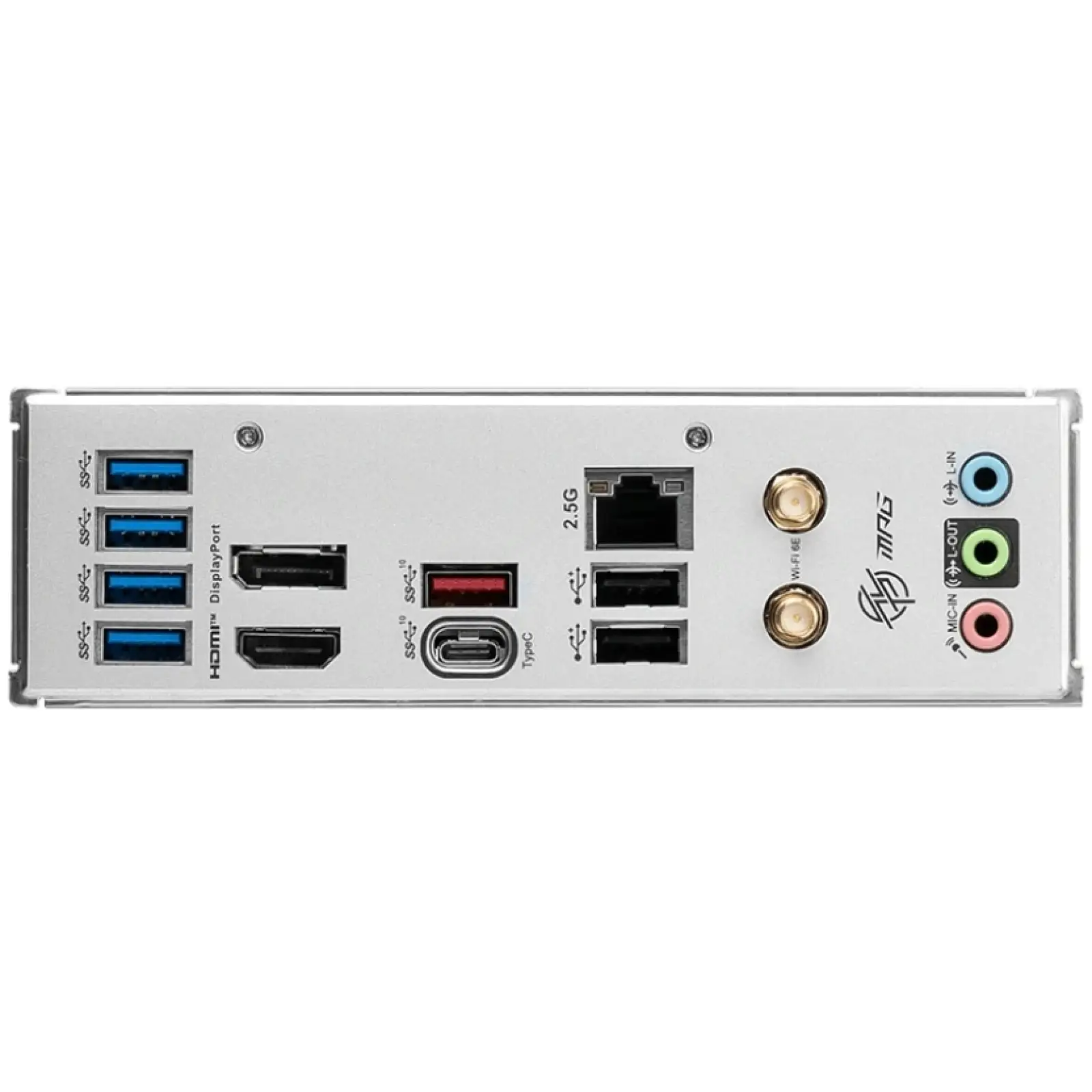

Для виведення зображення передбачені по одному порту HDMI та DisplayPort, при цьому використовується відеоядро, інтегроване в процесор. Задня панель також оснащена двома USB 2.0, чотирма USB 3.2 Gen 1 та двома USB 3.2 Gen 2. Окремо передбачено один USB Type-C 3.2 Gen 2 на задній панелі, тоді як загальна кількість USB Type-C становить один порт.

Додаткові USB-інтерфейси та можливості підключення

Для внутрішнього підключення корпусних інтерфейсів плата має два додаткові USB 3.2 Gen 1 у конфігурації 1x2, а також передбачений фронтальний USB Type-C 3.2 Gen 2. Додаткові USB 3.2 Gen 2, USB 3.2 Gen 2x2 та USB4 не підтримуються. На задній панелі також відсутні COM, LPT, S/PDIF та контактні роз'єми, а зовнішнє джерело живлення конструкцією не передбачене.

MSI Mystic Light та компактний формат mini-ITX

MSI MPG B760I Edge WiFi виконана у форматі mini-ITX із габаритами 170x170 мм, тому плата орієнтована на компактні системи з обмеженим внутрішнім простором. Технологія підсвічування MSI Mystic Light додає можливість оформити зовнішній вигляд системи відповідно до загальної конфігурації.
