Материнська плата MSI MEG X870E Ace Max s-AM5 UA

Материнська плата MSI MEG X870E Ace Max s-AM5

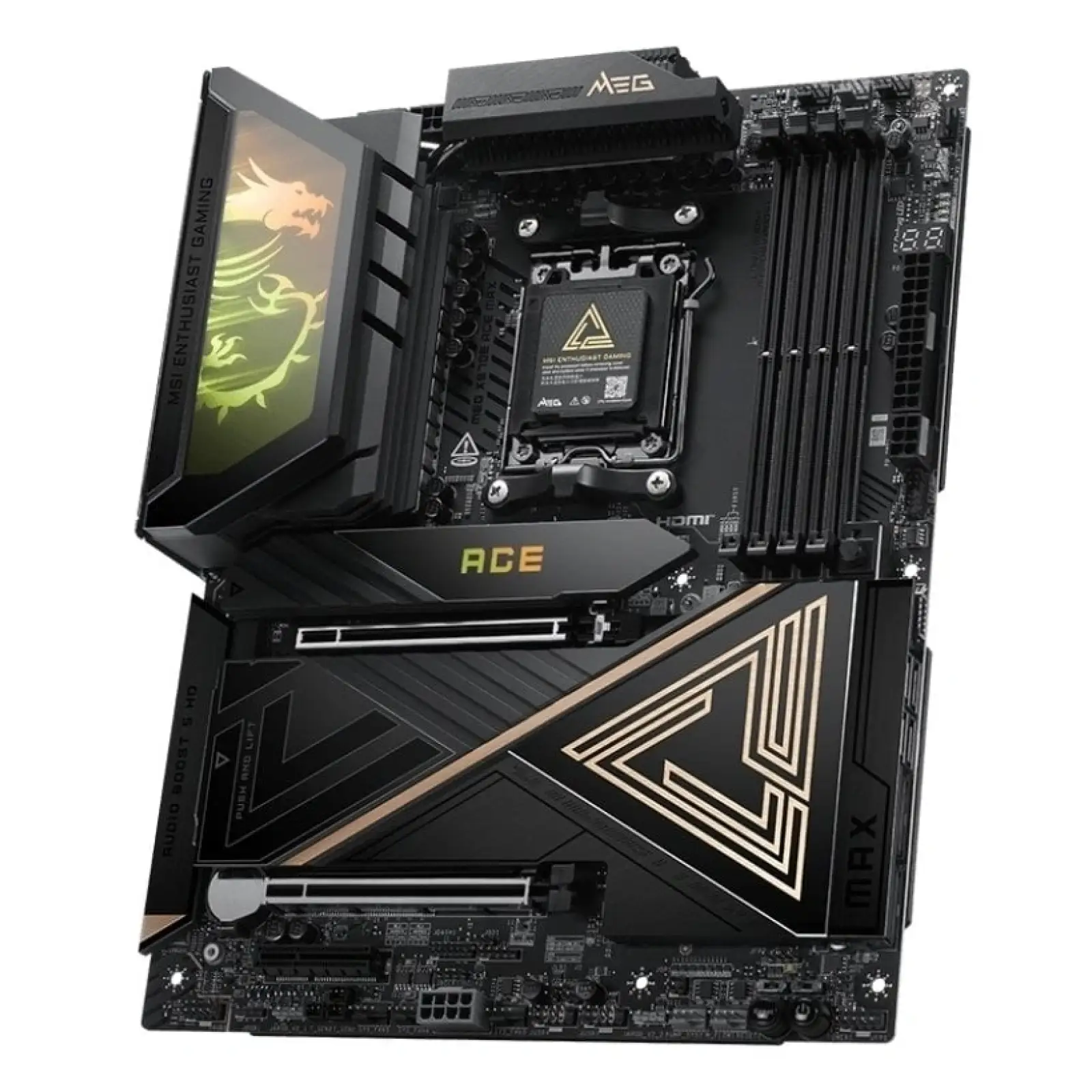

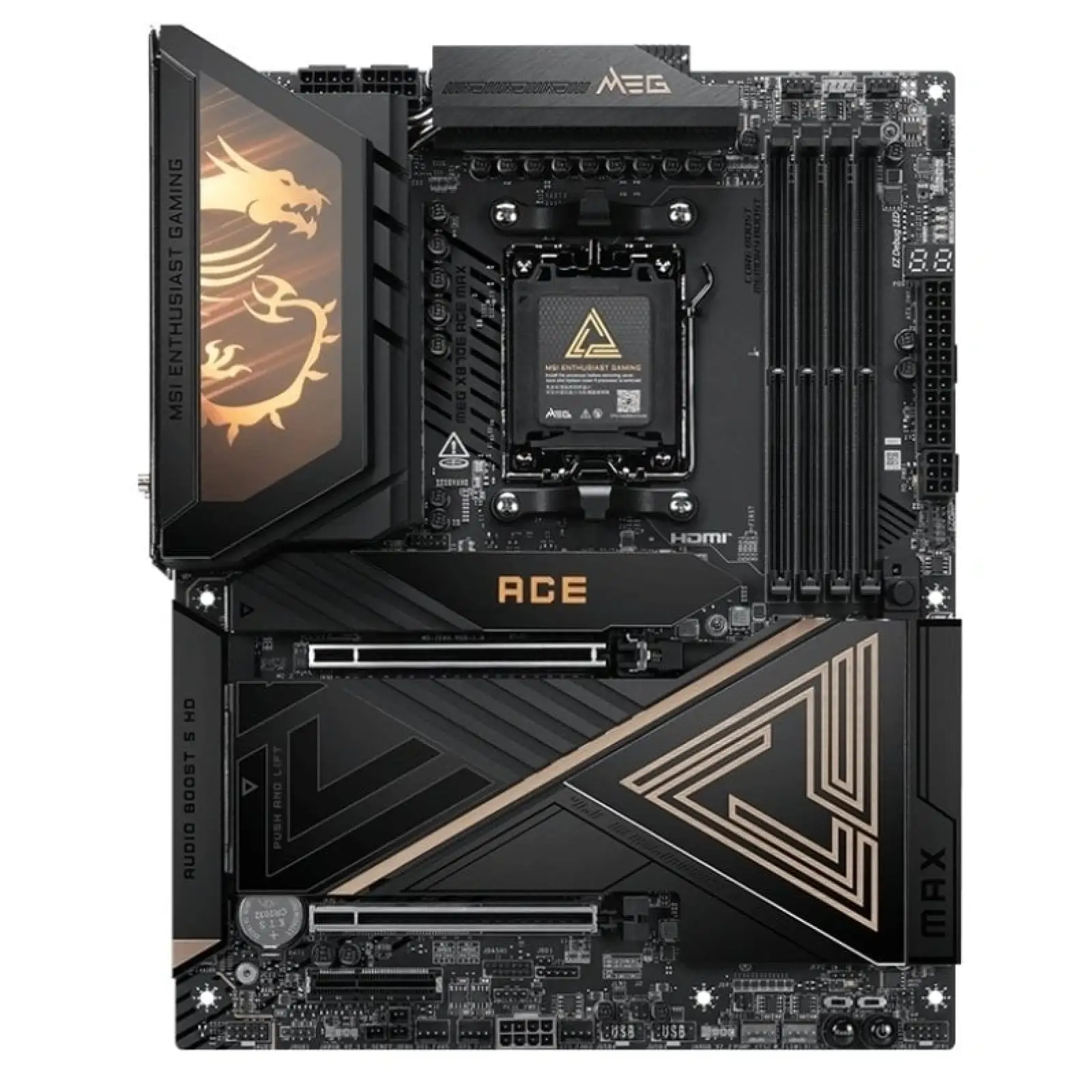

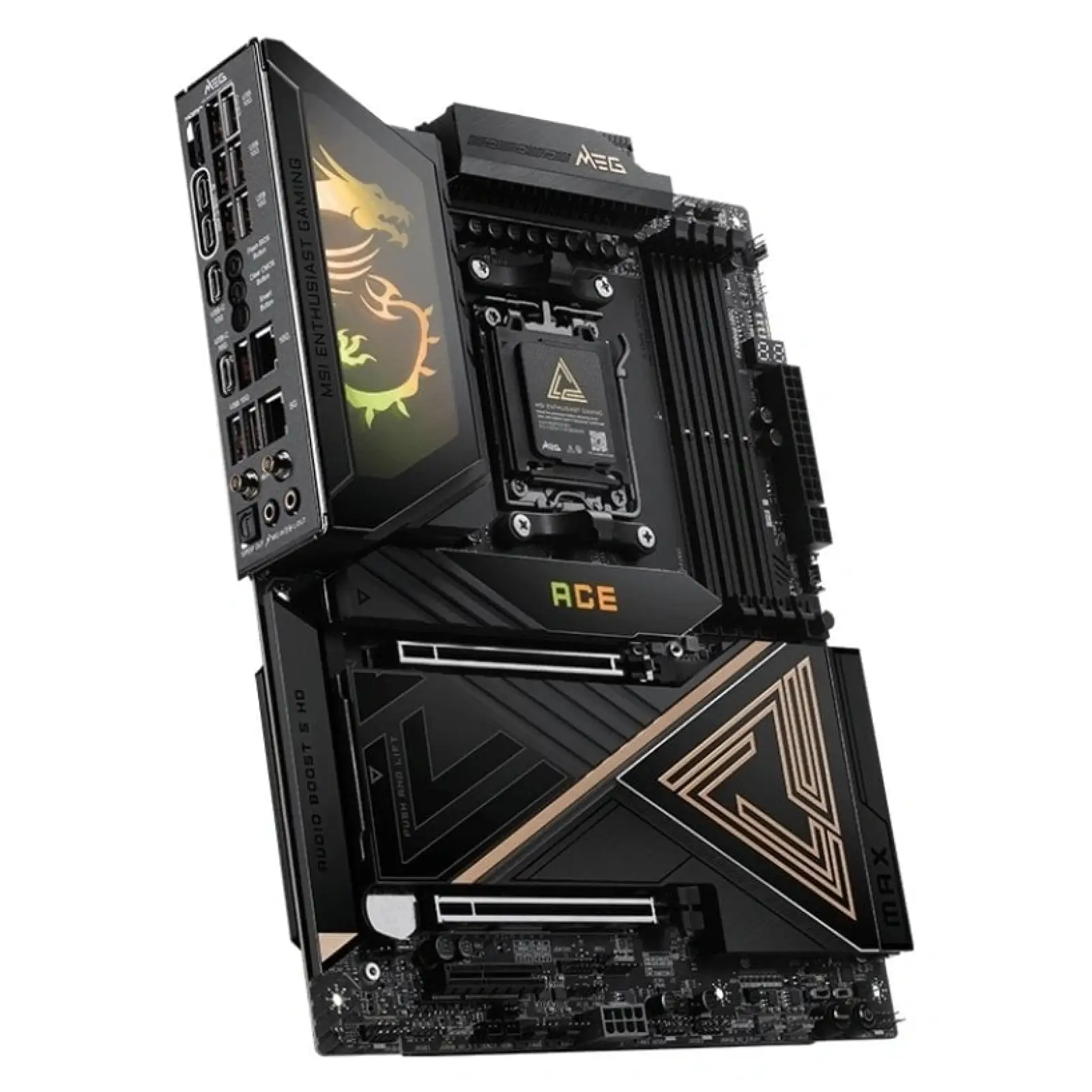

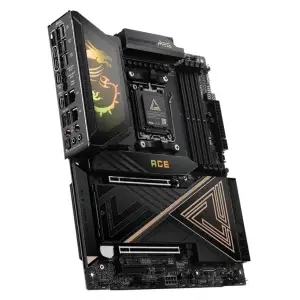

MSI MEG X870E Ace Max s-AM5 - материнська плата формату ATX для високопродуктивних настільних комп'ютерів на базі платформи AMD AM5, орієнтована на ігрові системи та розгін компонентів. Чипсет AMD X870E, 21-фазна система живлення з конфігурацією 18+2+1 і 8-шарова друкована плата створюють основу для побудови потужної системи. Модель підтримує оперативну пам'ять DDR5 обсягом до 256 ГБ із частотою до 9000 МГц і профілями AMD EXPO, має п'ять роз'ємів M.2, чотири порти SATA III та два слоти PCIe x16 із підтримкою PCIe 5.0. Мережеві можливості охоплюють Wi-Fi 7, Bluetooth 5.4 і два LAN-порти зі швидкістю до 10 Гбіт/с та 5 Гбіт/с. Розширений набір USB-інтерфейсів, аудіосистема з ЦАП ESS і підсвічування MSI Mystic Light Sync доповнюють оснащення плати для сучасних ігрових і робочих конфігурацій.

Платформа AMD AM5 і чипсет X870E

MSI MEG X870E Ace Max побудована на чипсеті AMD X870E та оснащена сокетом AM5 для встановлення сумісного процесора. Плата розроблена з акцентом на продуктивність і розгін, а формат ATX із розмірами 305 × 244 мм забезпечує стандартне компонування для відповідних комп'ютерних корпусів. UEFI BIOS на базі AMI дає змогу керувати параметрами системи та налаштуваннями компонентів.

Система живлення та конструкція плати

21-фазна система живлення з конфігурацією 18+2+1 розрахована на роботу з потужними компонентами в системах, де важливі стабільність і можливість налаштування продуктивності. 8-шарова друкована плата доповнена радіатором VRM із тепловими трубками та металевою опорною пластиною на зворотному боці. Для діагностики під час запуску передбачений POST-кодер, який допомагає визначати стан системи на етапі ініціалізації.

Оперативна пам'ять DDR5 до 256 ГБ

Для оперативної пам'яті передбачено чотири слоти DDR5 DIMM із підтримкою двоканального режиму та модулів CUDIMM. Максимальний сумарний обсяг становить 256 ГБ, а заявлена максимальна тактова частота досягає 9000 МГц. Підтримка AMD EXPO дає змогу використовувати відповідні профілі пам'яті для налаштування робочих параметрів і підвищення продуктивності сумісної конфігурації.

П'ять роз'ємів M.2 і порти SATA III

Для встановлення швидкісних накопичувачів MSI MEG X870E Ace Max оснащена п'ятьма роз'ємами M.2: два підтримують інтерфейс PCIe 5.0 x4, а ще три - PCIe 4.0 x4. Інтегроване охолодження M.2 допомагає організувати відведення тепла від сумісних SSD. Додатково передбачено чотири порти SATA III зі швидкістю передавання даних до 6 Гбіт/с. Така конфігурація дає змогу поєднувати швидкісні M.2-накопичувачі з SATA-пристроями відповідно до потреб системи.

Слоти PCI Express 5.0 для графічних адаптерів

Для встановлення плат розширення передбачено два слоти PCIe x16 із підтримкою PCIe 5.0 та один слот PCIe x4. Для двох основних слотів заявлені режими роботи x16/0x і x8/x8, що дає змогу обирати відповідну конфігурацію залежно від установлених компонентів. Сталеве посилення PCIe-роз'ємів забезпечує додаткову механічну підтримку сумісних плат розширення.

Мережа Wi-Fi 7, Bluetooth 5.4 і два LAN-порти

MSI MEG X870E Ace Max підтримує бездротове підключення через Wi-Fi 7 стандарту 802.11be та Bluetooth 5.4 для сумісних пристроїв. Для дротової мережі передбачено два роз'єми RJ-45: один зі швидкістю до 10 Гбіт/с на контролері Marvell AQC113CS і другий зі швидкістю до 5 Гбіт/с на контролері Realtek 8126. Такий набір мережевих інтерфейсів дає змогу організувати підключення до локальної мережі з урахуванням доступної інфраструктури та потреб у пропускній здатності.

Інтерфейси USB і відеовихід HDMI 2.1

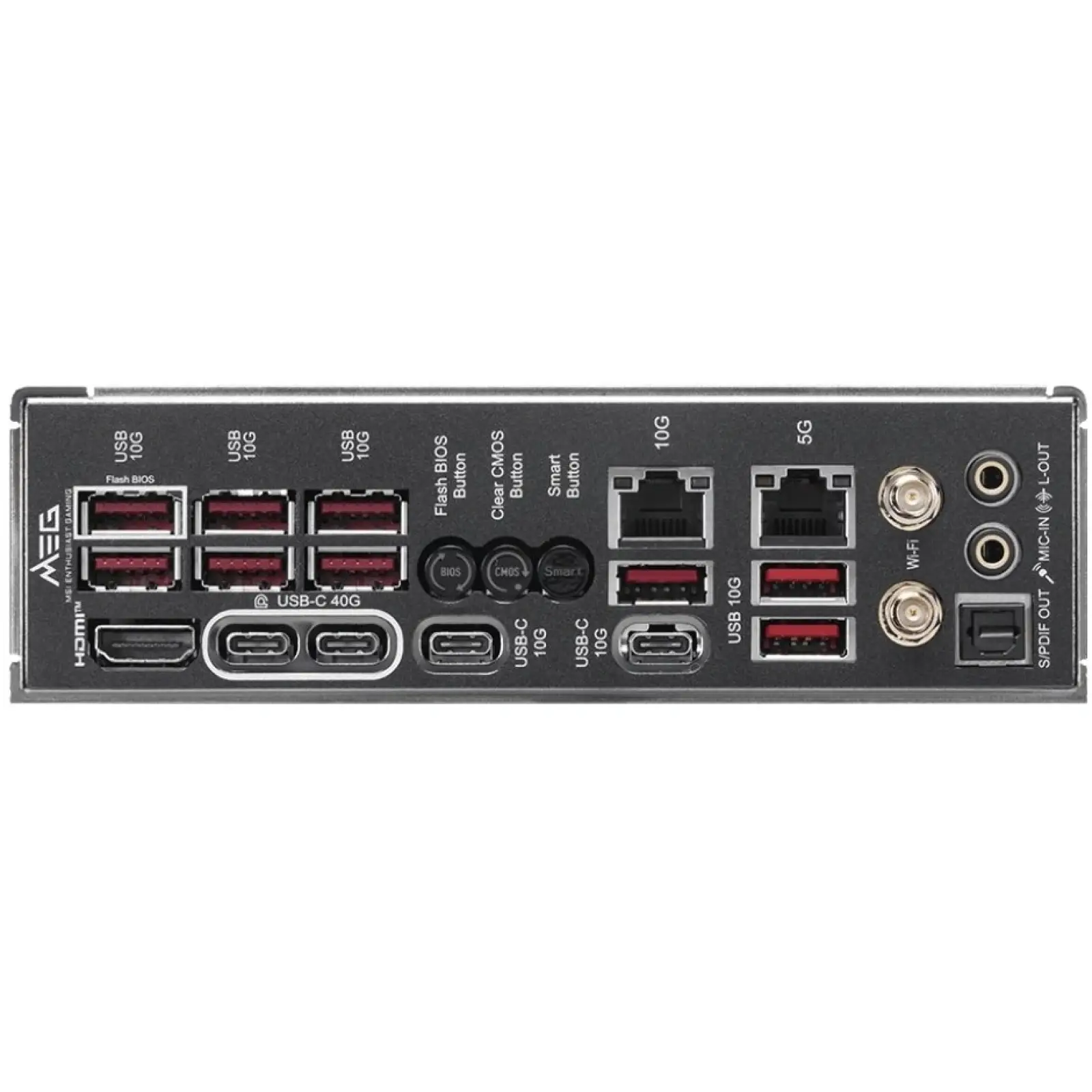

Задня панель оснащена дев'ятьма портами USB-A зі швидкістю до 10 Гбіт/с, двома USB-C до 10 Гбіт/с і двома портами USB4 Type-C зі швидкістю до 40 Гбіт/с. Додатково на платі передбачені внутрішні роз'єми USB-A 2.0, USB-A 5 Гбіт/с і USB-C 20 Гбіт/с із підтримкою Quick Charge. Для підключення сумісних дисплеїв є відеовихід HDMI 2.1. Також передбачені BIOS FlashBack і Clear CMOS для обслуговування та відновлення налаштувань BIOS.

Аудіосистема з Realtek ALC4082 і ESS9219Q

Вбудована аудіосистема використовує аудіочип Realtek ALC4082 і підсилювач ESS9219Q Combo DAC/HPA. Підтримка багатоканального звуку 7.1 дає змогу підключати сумісні акустичні системи для ігор, мультимедіа та інших завдань. Поєднання аудіокодека й окремого ЦАП із підсилювачем розширює можливості відтворення звуку через сумісні аудіопристрої.

Підсвічування MSI Mystic Light Sync і внутрішні роз'єми

Плата оснащена LED-підсвічуванням із підтримкою синхронізації MSI Mystic Light Sync, що дає змогу узгоджувати світлові ефекти сумісних компонентів. Для підключення додаткових світлодіодних стрічок передбачено три роз'єми ARGB і один RGB. Також на платі є TPM-конектор, роз'єм основного живлення 24-pin, два 8-pin роз'єми живлення процесора та додатковий роз'єм PCIE_PWR 8-pin. Для систем охолодження передбачено вісім 4-pin роз'ємів: один CPU Fan, два CPU/Water Pump Fan і п'ять Chassis/Water Pump Fan, що дає змогу підключити вентилятори й сумісні помпи відповідно до конфігурації системи.
