Материнская плата MSI MPG X870I Edge Ti Evo WiFi s-AM5 UA

Материнская плата MSI MPG X870I Edge Ti Evo WiFi s-AM5

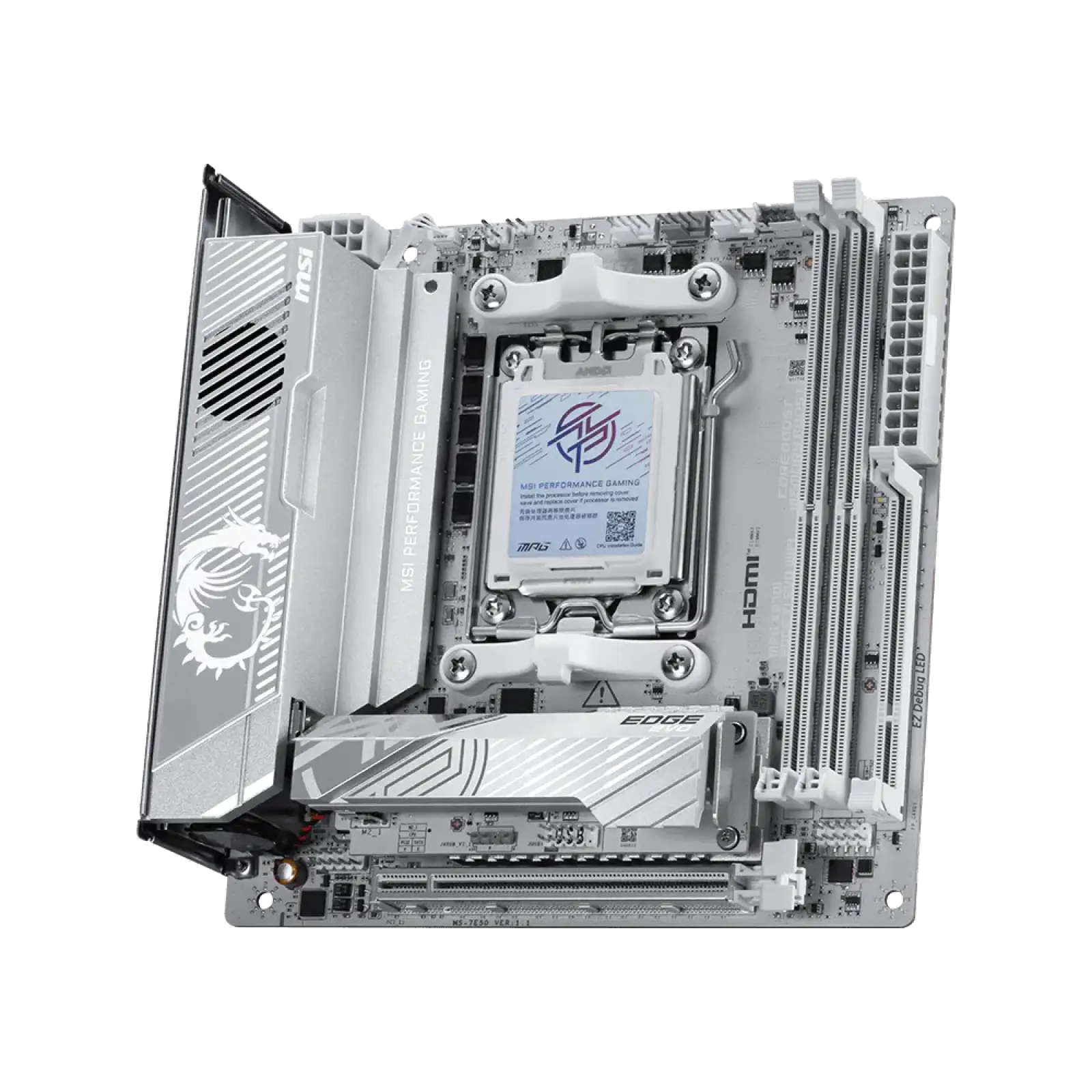

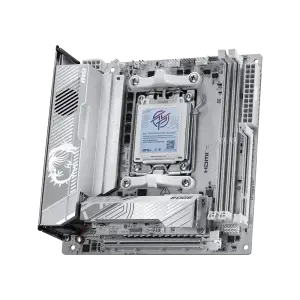

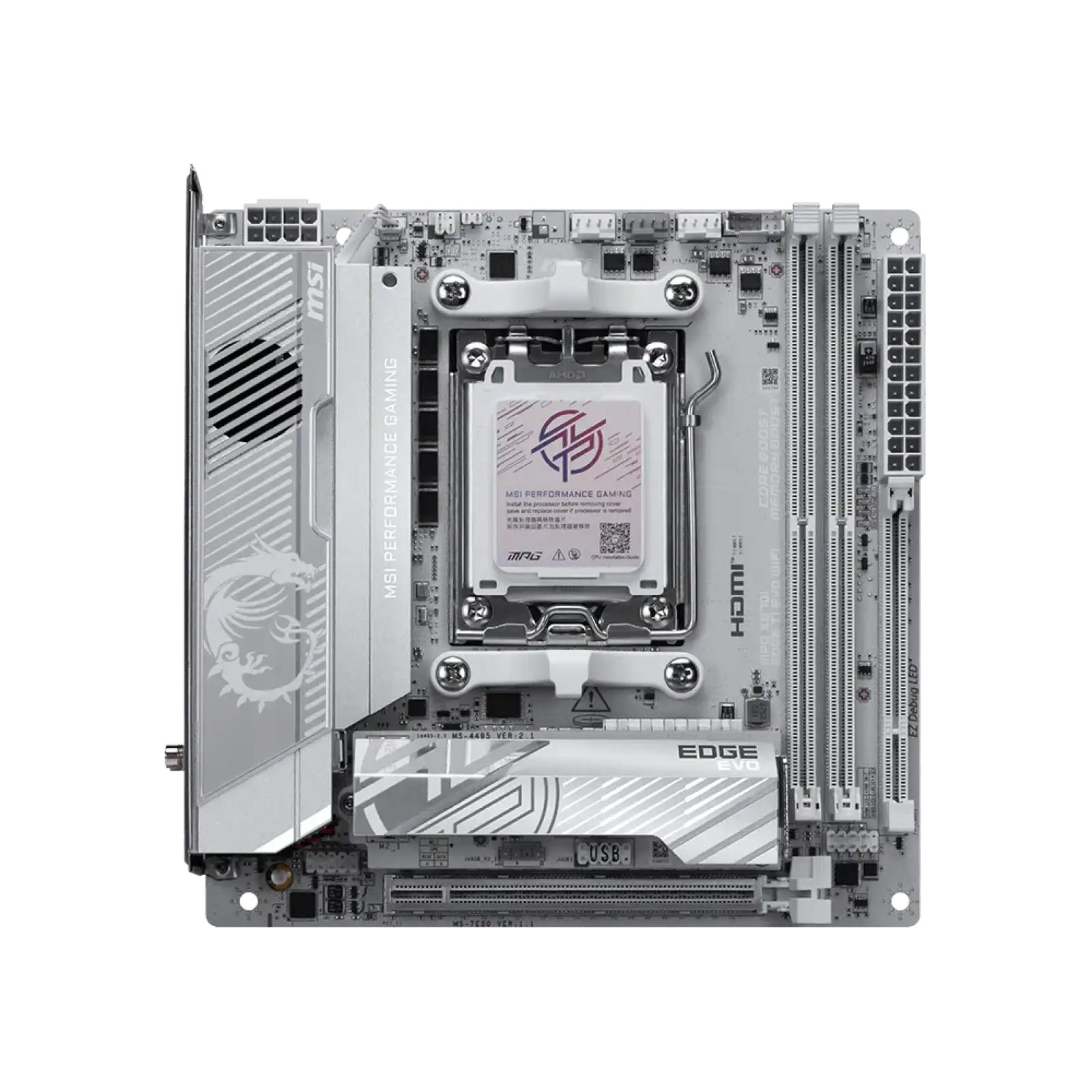

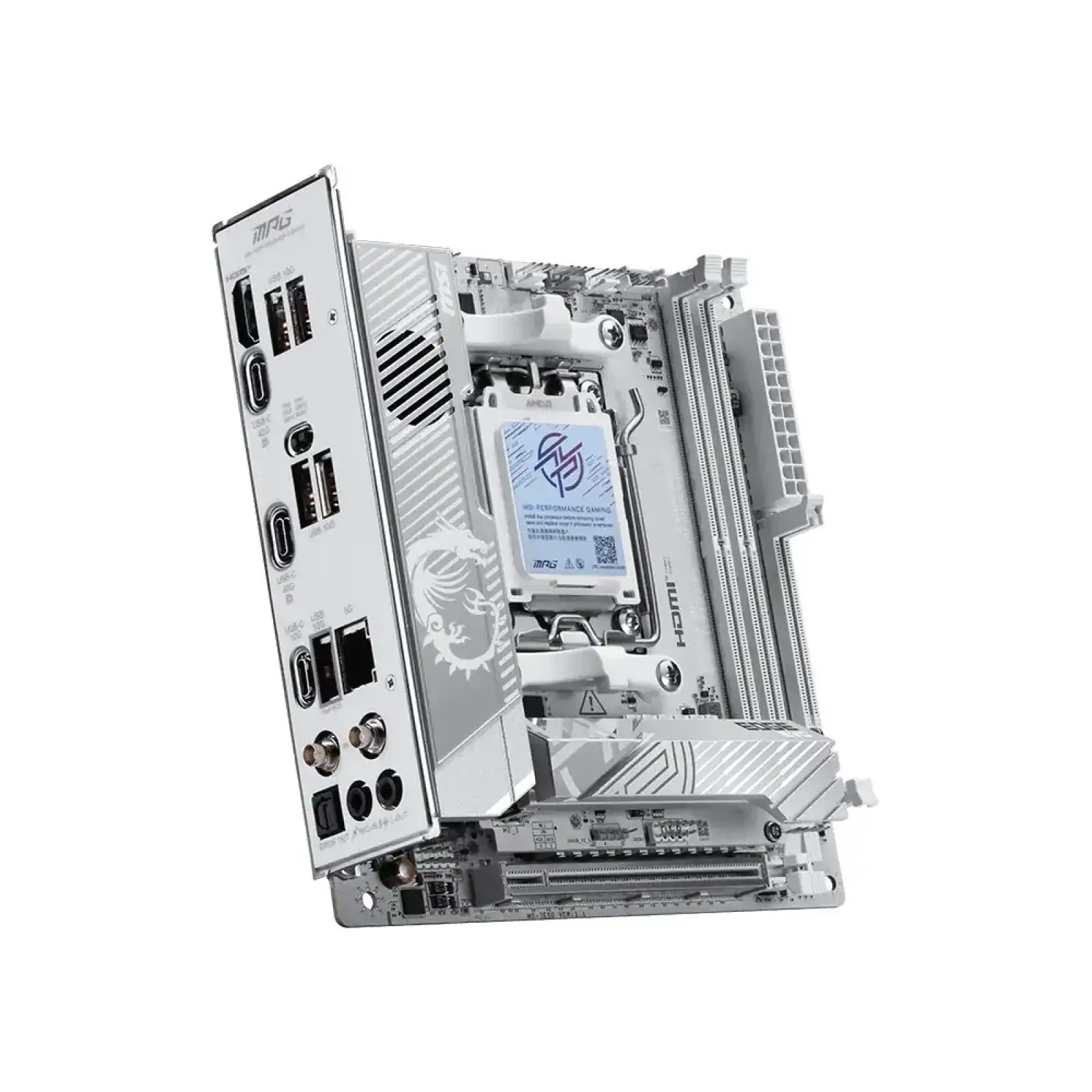

MSI MPG X870I Edge Ti Evo WiFi - компактная материнская плата на базе чипсета AMD X870 с сокетом AM5, созданная для построения производительных систем на процессорах AMD Ryzen 9000, 8000 и 7000 серий. Модель сочетает поддержку высокоскоростной памяти DDR5, интерфейсов PCIe 5.0, накопителей M.2, сети 5G LAN и беспроводных технологий Wi-Fi 7 и Bluetooth 5.4. Продуманный набор портов, возможности расширения с помощью карты MSI 5-in-1 XPANDER и современные средства диагностики делают плату функциональной основой компактного игрового или рабочего компьютера.

Платформа AMD AM5 и чипсет X870

Материнская плата оснащена сокетом AM5 и чипсетом AMD X870, поддерживая настольные процессоры AMD Ryzen 9000, 8000 и 7000 серий. Интерфейс PCIe 5.0 для видеокарты обеспечивает пропускную способность в соответствии с возможностями установленного процессора: до x16 для Ryzen 9000 и 7000 серий, до PCIe 4.0 x8 для Ryzen 8700, 8600 и 8400, а также до PCIe 4.0 x4 для Ryzen 8500 и 8300 серий. Такая зависимость от процессора позволяет подобрать конфигурацию с учетом конкретного CPU и его возможностей.

Поддержка памяти DDR5 до 128 ГБ

MSI MPG X870I Edge Ti Evo WiFi имеет два слота DDR5 с максимально поддерживаемой емкостью до 128 ГБ и двухканальным режимом работы. Плата поддерживает стандартные частоты JEDEC от 4800 до 5600 MT/s, а также разгон памяти до 10000 MT/s в зависимости от конфигурации. Для процессоров AMD Ryzen 9000 серии предусмотрена скорость до 8400+ MT/s для модулей 1DPC 1R и до 8000+ MT/s для 1DPC 2R. Поддерживаются AMD EXPO, разгон памяти, модули Non-ECC Un-buffered и CUDIMM в режиме обхода тактового драйвера. Совместимость и доступные скорости зависят от процессора и установленных модулей памяти, а поддержка CUDIMM и стартовая частота могут отличаться в зависимости от серии CPU и версии BIOS.

Слот PCIe 5.0 и карта MSI 5-in-1 XPANDER

Для установки видеокарты предусмотрен один слот PCI-E x16, подключенный непосредственно к процессору. В зависимости от установленного CPU он работает в режиме PCIe 5.0 x16 или PCIe 4.0 x8 либо x4. Дополнительно плата имеет специальный слот FP card исключительно для установки карты MSI 5-in-1 XPANDER. Она расширяет возможности подключения накопителей благодаря дополнительному разъему M.2, который поддерживает SSD формата 2280 с интерфейсом PCIe 4.0 x4.

Три разъема M.2 и поддержка SATA 6G

Для подключения накопителей MSI MPG X870I Edge Ti Evo WiFi оснащена тремя разъемами M.2 и двумя портами SATA 6G. Основной M.2_1 подключается к процессору и поддерживает PCIe 5.0 x4 с Ryzen 9000 и 7000 серий или PCIe 4.0 x4 с процессорами Ryzen 8000 серии. Разъемы M.2_2 и M.2_3 работают через чипсет AMD X870 с поддержкой PCIe 4.0 x4 и накопителей формата 2280; для них предусмотрено использование односторонних M.2 SSD. Плата поддерживает RAID 0 и RAID 1 для SATA-накопителей, а для M.2 NVMe доступны RAID 0, RAID 1 и RAID 5, причем RAID 5 поддерживается только с процессорами AMD Ryzen 9000 серии.

Сеть 5G LAN и беспроводные технологии Wi-Fi 7

Для проводного подключения плата использует сетевой контроллер Realtek 8126 с поддержкой 5G LAN, обеспечивающий скорость передачи данных до 5 Гбит/с при использовании совместимого сетевого оборудования. Беспроводной модуль Wi-Fi 7 предварительно установлен в слот M.2 Key-E и поддерживает диапазоны 2,4, 5 и 6 ГГц, MU-MIMO, MLO и 4KQAM. Согласно заявленным характеристикам, скорость беспроводного соединения достигает 5,8 Гбит/с, а ширина канала 6 ГГц составляет до 320 МГц. Также предусмотрена совместимость со стандартами Wi-Fi 802.11 a/b/g/n/ac/ax/be и Bluetooth 5.4. Доступность диапазона 6 ГГц зависит от региональных требований, а поддержка Wi-Fi 7 в Windows 11 зависит от версии операционной системы.

Видеовыходы HDMI 2.1 и DisplayPort через USB Type-C

Материнская плата оснащена одним разъемом HDMI 2.1 с поддержкой максимального разрешения 4K при 60 Гц, а также двумя видеовыходами DisplayPort через USB Type-C. Эти интерфейсы позволяют подключать совместимые мониторы при условии, что установленный процессор имеет интегрированную графику. Доступные видеовозможности и их характеристики зависят от конкретной модели CPU.

Аудиосистема Realtek ALC4080

MSI MPG X870I Edge Ti Evo WiFi использует аудиокодек Realtek ALC4080 с поддержкой 7.1-канального USB-аудио высокого качества. Для воспроизведения через переднюю аудиопанель поддерживается звук с параметрами до 32 бит и 384 кГц. На задней панели также предусмотрен оптический выход S/PDIF, позволяющий подключать совместимое цифровое аудиооборудование.

Высокоскоростные порты USB и USB4

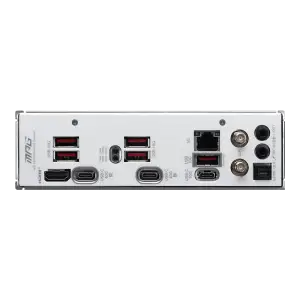

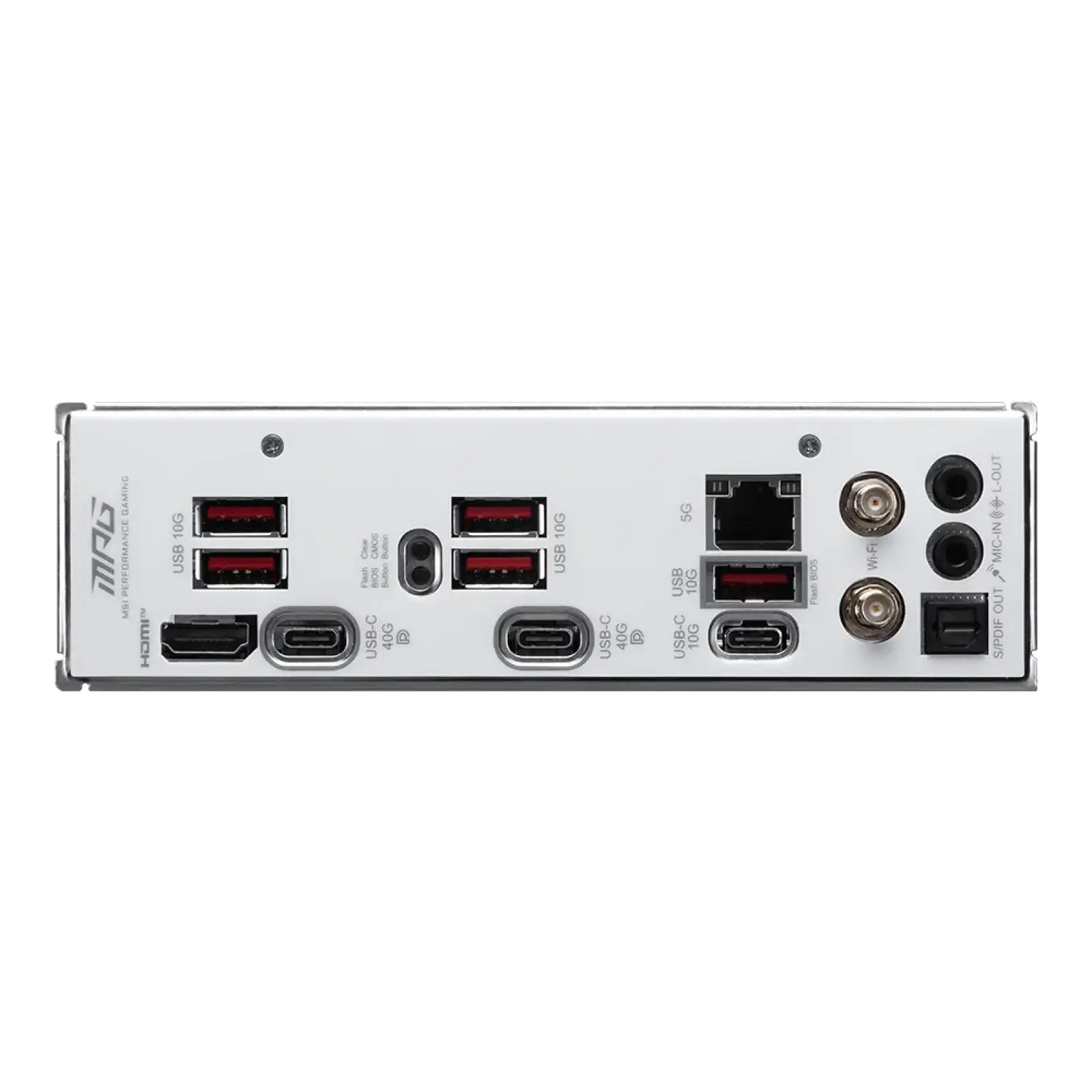

Набор интерфейсов MSI MPG X870I Edge Ti Evo WiFi включает порты для подключения периферии, внешних накопителей и совместимых высокоскоростных устройств. На задней панели размещены пять USB Type-A 10 Гбит/с, один USB Type-C 10 Гбит/с и два USB Type-C 40 Гбит/с. Для передней панели корпуса предусмотрены один USB Type-C 20 Гбит/с, два USB Type-A 5 Гбит/с и два USB 2.0. Такая конфигурация обеспечивает гибкое подключение современных устройств с разными требованиями к пропускной способности.

Внутренние разъемы и возможности подключения

Для организации системы предусмотрены разъемы питания ATX_PWR и CPU_PWR, отдельные разъемы для вентилятора процессора, помпы и системного вентилятора. Дополнительные внутренние интерфейсы включают два разъема передней панели, разъем аудио передней панели, разъем контроля открытия корпуса, адресный разъем RGB LED V2 и комбинированный JAF_2 для подключения совместимых устройств ARGB, вентилятора и USB 2.0. Также доступны внутренние разъемы для двух портов USB 2.0, двух USB Type-A 5 Гбит/с и одного USB Type-C 20 Гбит/с.

Диагностика системы и кнопки управления BIOS

Для упрощения проверки компонентов материнская плата оснащена четырьмя индикаторами EZ Debug LED, которые помогают определять этап запуска системы и выявлять возможные проблемы с основными компонентами. На задней панели также размещены кнопка Clear CMOS для сброса настроек BIOS и кнопка Flash BIOS для обновления BIOS в соответствии с предусмотренной производителем процедурой.

Компактная конструкция для производительной системы

MSI MPG X870I Edge Ti Evo WiFi сочетает платформу AMD AM5, поддержку DDR5 до 128 ГБ, интерфейсы PCIe 5.0 и PCIe 4.0, три разъема M.2 и сетевые возможности 5G LAN и Wi-Fi 7. Компактный формат платы помогает создавать системы с широкими возможностями подключения без необходимости в большой материнской плате, а поддержка карты MSI 5-in-1 XPANDER расширяет конфигурацию накопителей. Такой набор функций ориентирован на сборку современного компьютера с высокоскоростной памятью, быстрым сетевым подключением и актуальными интерфейсами для периферийных устройств.
