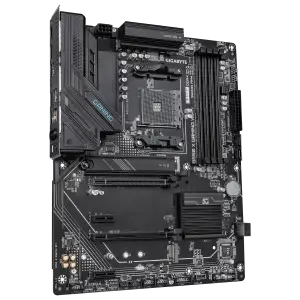

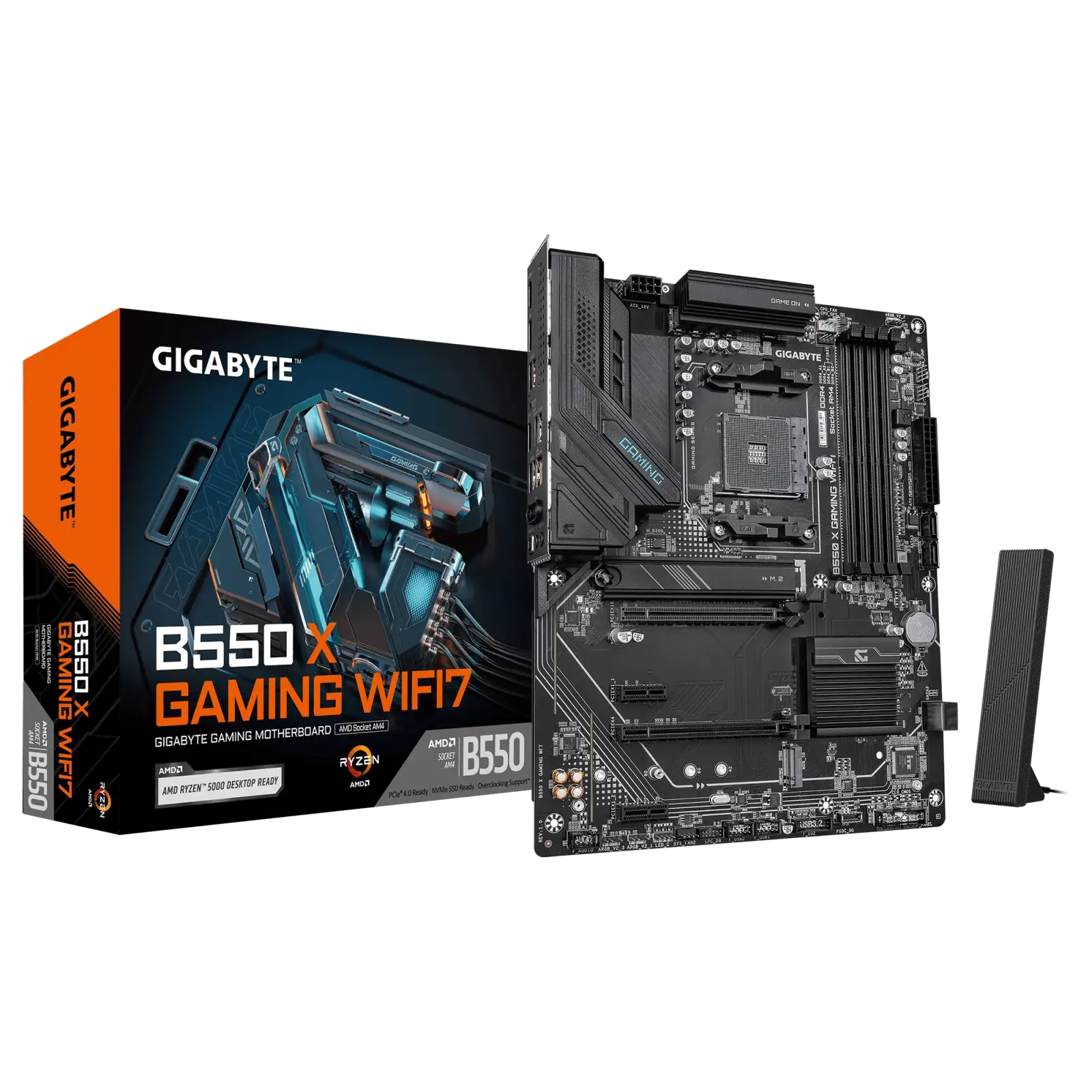

Материнская плата Gigabyte B550 X Gaming WIFI7 s-AM4 UA

Материнская плата Gigabyte B550 X Gaming WIFI7 s-AM4 - современная платформа с поддержкой Wi-Fi 7

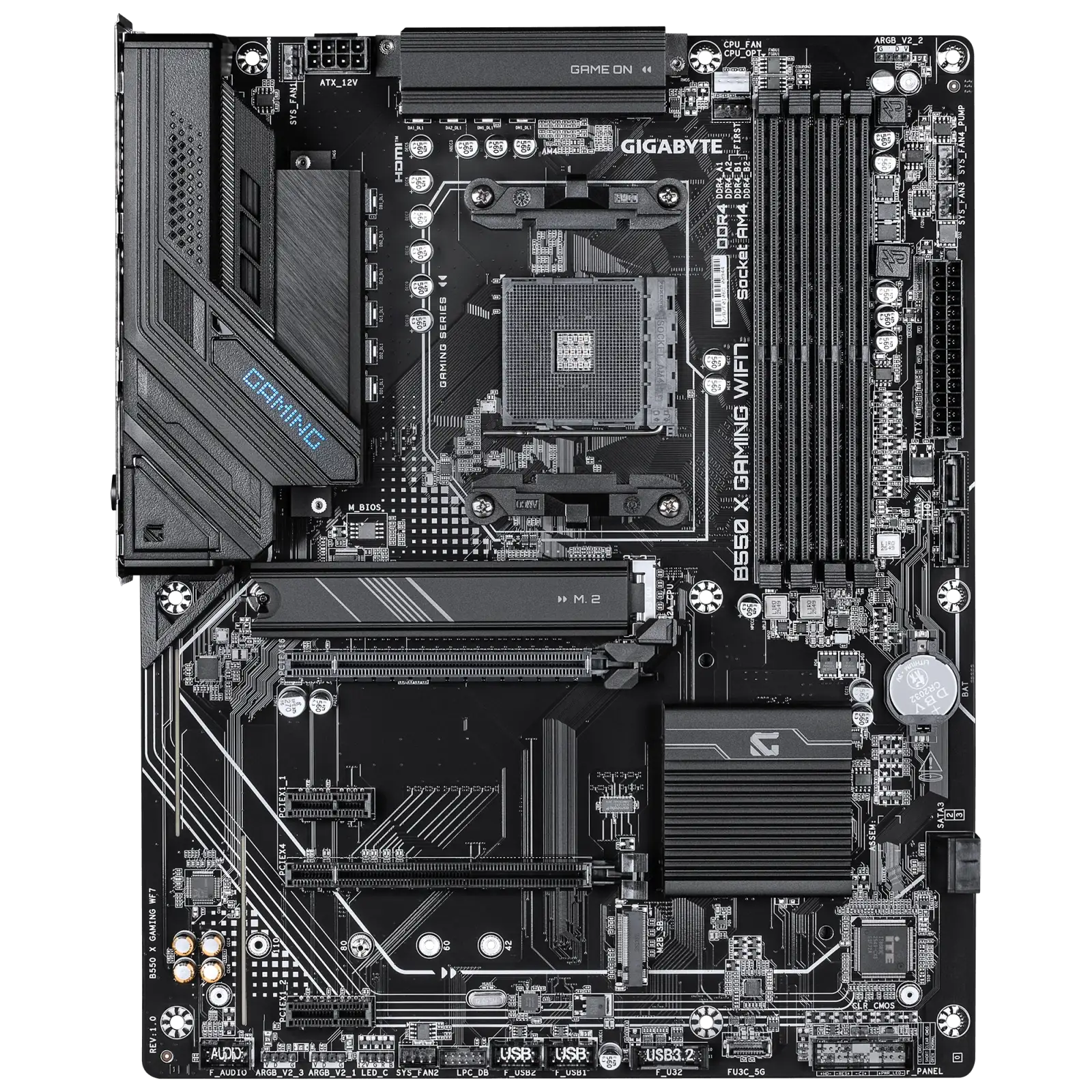

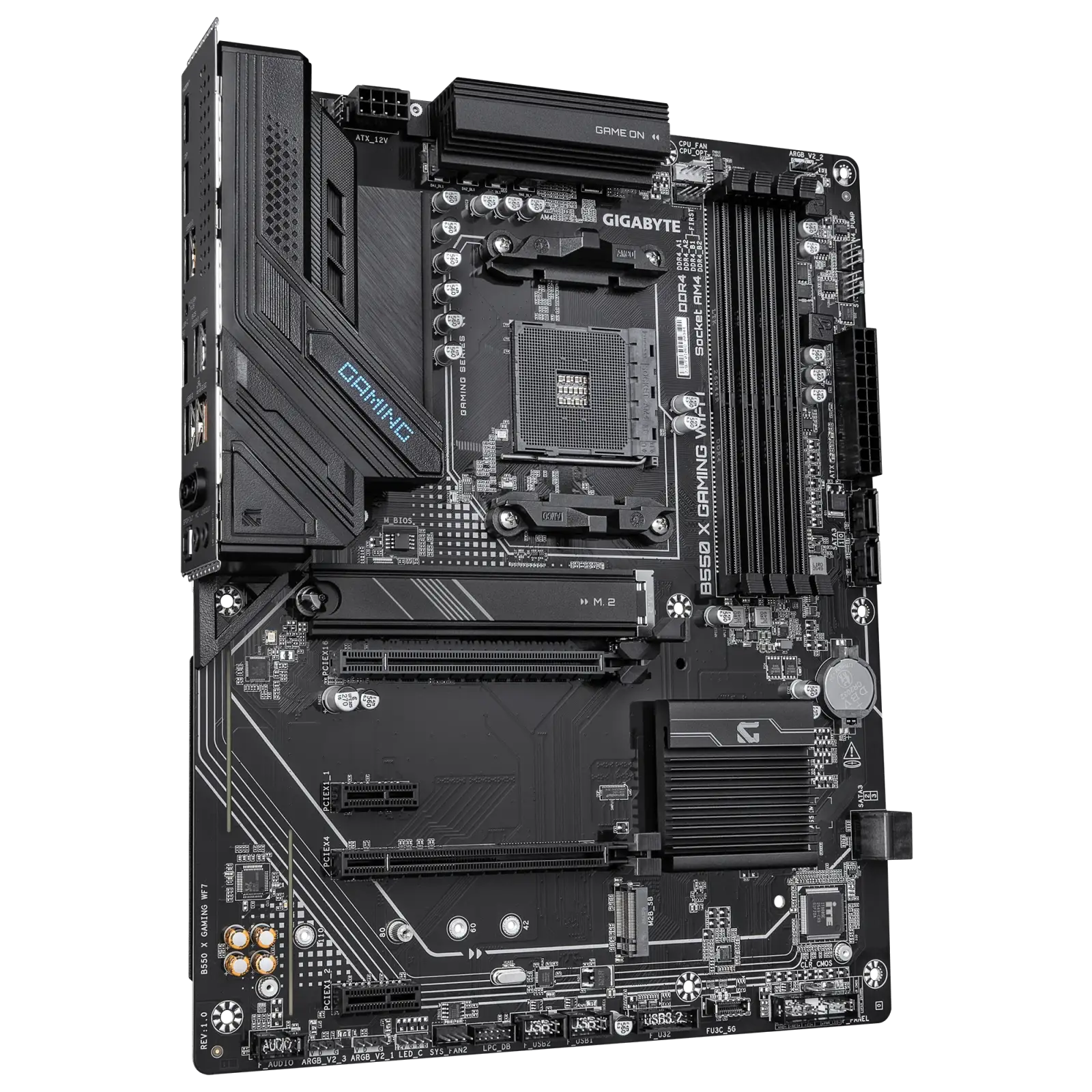

Gigabyte B550 X Gaming WIFI7 - материнская плата формата ATX на чипсете AMD B550 с процессорным разъемом AMD Socket AM4. Модель поддерживает процессоры AMD Ryzen 5000 G-Series, Ryzen 5000, Ryzen 4000 G-Series, Ryzen 3000 G-Series и Ryzen 3000, а для оперативной памяти предусмотрено четыре слота DDR4 с максимальным объемом до 128 ГБ. Конфигурацию дополняют два M.2, четыре SATA 6 Гбит/с, PCI Express 4.0, 2.5GbE LAN, беспроводной модуль Wi-Fi 7, Bluetooth 5.4 и современный набор USB-интерфейсов.

AMD B550 и Socket AM4 для процессоров Ryzen

Основой Gigabyte B550 X Gaming WIFI7 является чипсет AMD B550 и процессорный разъем AMD Socket AM4. Плата поддерживает процессоры AMD Ryzen 5000 G-Series, Ryzen 5000, Ryzen 4000 G-Series, Ryzen 3000 G-Series и Ryzen 3000, а конкретная совместимость зависит от модели процессора и актуального списка поддержки. Для питания системы предусмотрены 24-pin ATX и 8-pin ATX 12V коннекторы.

Четыре слота DDR4 и до 128 ГБ оперативной памяти

Для установки оперативной памяти плата оснащена четырьмя слотами DDR4 DIMM с максимально поддерживаемым объемом до 128 ГБ, при этом максимальная емкость одного модуля составляет 32 ГБ. Реализована двухканальная архитектура памяти, поддерживаются модули DDR4 3200, 2933, 2667, 2400 и 2133 MT/s, а также ECC Un-buffered DIMM и non-ECC Un-buffered DIMM соответствующих типов. Дополнительно предусмотрена поддержка модулей с профилями Extreme Memory Profile.

PCI Express 4.0 и слоты расширения

Для установки графической карты предусмотрен основной PCI Express x16, интегрированный в процессор. С процессорами AMD Ryzen 5000/3000 Series он работает в режиме PCIe 4.0 x16, а с Ryzen 5000 G, 4000 G и 3000 G Series - в режиме PCIe 3.0 x16. Дополнительно плата получила второй слот PCI Express x16 с поддержкой PCIe 3.0 x4 и два PCI Express x1 с поддержкой PCIe 3.0 x1.

Два M.2 и четыре SATA 6 Гбит/с

Gigabyte B550 X Gaming WIFI7 оснащена двумя разъемами M.2 Socket 3 для установки SSD. Основной M2A_CPU поддерживает накопители форматов 25110, 22110, 2580 и 2280, а с процессорами Ryzen 5000/3000 Series работает с SATA и PCIe 4.0 x4/x2 SSD. Второй M2B_SB поддерживает SATA и PCIe 3.0 x4 SSD форматов 22110, 2280, 2260 и 2242. Для SATA-накопителей предусмотрены четыре порта SATA 6 Гбит/с с поддержкой RAID 0, RAID 1 и RAID 10.

Wi-Fi 7, Bluetooth 5.4 и 2.5GbE LAN

Для сетевого подключения материнская плата оснащена контроллером Realtek 2.5GbE LAN с поддержкой скоростей 2,5 Гбит/с, 1 Гбит/с и 100 Мбит/с. Беспроводную связь обеспечивает Realtek Wi-Fi 7 RTL8922AE с поддержкой стандартов 802.11a/b/g/n/ac/ax/be и диапазонов 2,4, 5 и 6 ГГц, включая стандарт 11be 160MHz. Bluetooth 5.4 дополняет беспроводные возможности платы, а для Wi-Fi-модуля предусмотрены два антенных коннектора 2T2R.

HDMI, DisplayPort и современный набор USB

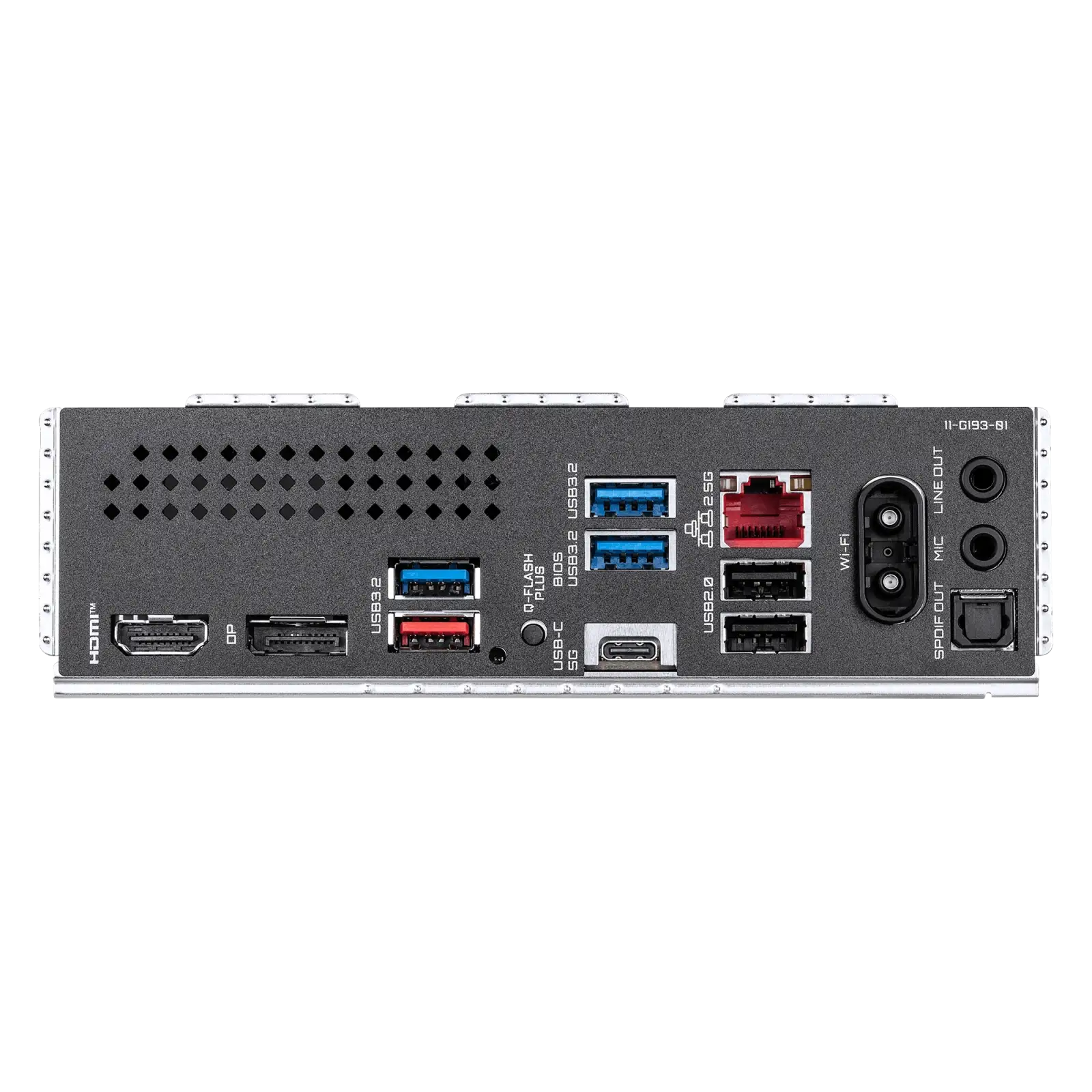

Для вывода изображения Gigabyte B550 X Gaming WIFI7 имеет HDMI и DisplayPort, характеристики которых зависят от установленного процессора и его графических возможностей. На задней панели размещены один USB 3.2 Gen 2 Type-A, три USB 3.2 Gen 1, один USB Type-C с поддержкой USB 3.2 Gen 1 и два USB 2.0/1.1. Дополнительные внутренние колодки позволяют подключить еще USB Type-C, USB 3.2 Gen 1 и USB 2.0/1.1 порты.

AMD Radeon Graphics и цифровые видеовыходы

При использовании процессора с интегрированной AMD Radeon Graphics материнская плата поддерживает вывод изображения через DisplayPort с максимальным разрешением 5120 x 2880 при 60 Гц и HDMI с разрешением до 4096 x 2160 при 60 Гц. DisplayPort поддерживает версию 1.4, HDCP 2.3 и HDR, тогда как HDMI соответствует HDMI 2.1 и также поддерживает HDCP 2.3 и HDR. Максимальный объем общей видеопамяти составляет 16 ГБ.

Realtek Audio и 7.1-канальный звук

За обработку звука отвечает аудиокодек Realtek Audio CODEC с поддержкой High Definition Audio и конфигураций 2, 4, 5.1 и 7.1 каналов. На задней панели предусмотрены два аудиоразъема, а также оптический S/PDIF Out для цифрового аудиоподключения. Функциональность аудиоразъемов можно изменять с помощью программного обеспечения для настройки звука.

Q-Flash Plus и контроль параметров системы

Для управления и обслуживания системы Gigabyte B550 X Gaming WIFI7 поддерживает Q-Flash и Q-Flash Plus, а на задней панели размещена отдельная кнопка Q-Flash Plus. Плата контролирует напряжение, температуру, скорость вращения вентиляторов и поток жидкости в системах водяного охлаждения, а также поддерживает предупреждение об отказе вентилятора и управление скоростью вращения в зависимости от установленного оборудования.

GIGABYTE Control Center и Smart Backup

Фирменные функции платы включают поддержку GIGABYTE Control Center, Q-Flash, Q-Flash Plus и Smart Backup. Для BIOS используется 128 Mbit flash-память и лицензированный AMI UEFI BIOS с поддержкой PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7 и ACPI 5.0. В комплект программного обеспечения также входит Norton Internet Security OEM.

ATX-формат и развитая система подключения

Gigabyte B550 X Gaming WIFI7 выполнена в формате ATX с габаритами 30,5 x 24,4 см. На плате предусмотрены разъемы для процессорного вентилятора, вентилятора или помпы водяного охлаждения и трех системных вентиляторов, а также отдельный разъем для системного вентилятора или помпы. Для подсветки доступны три разъема адресных RGB Gen2 LED-лент и один RGB LED-разъем, дополняя набор внутренних коннекторов для подключения компонентов системы.
