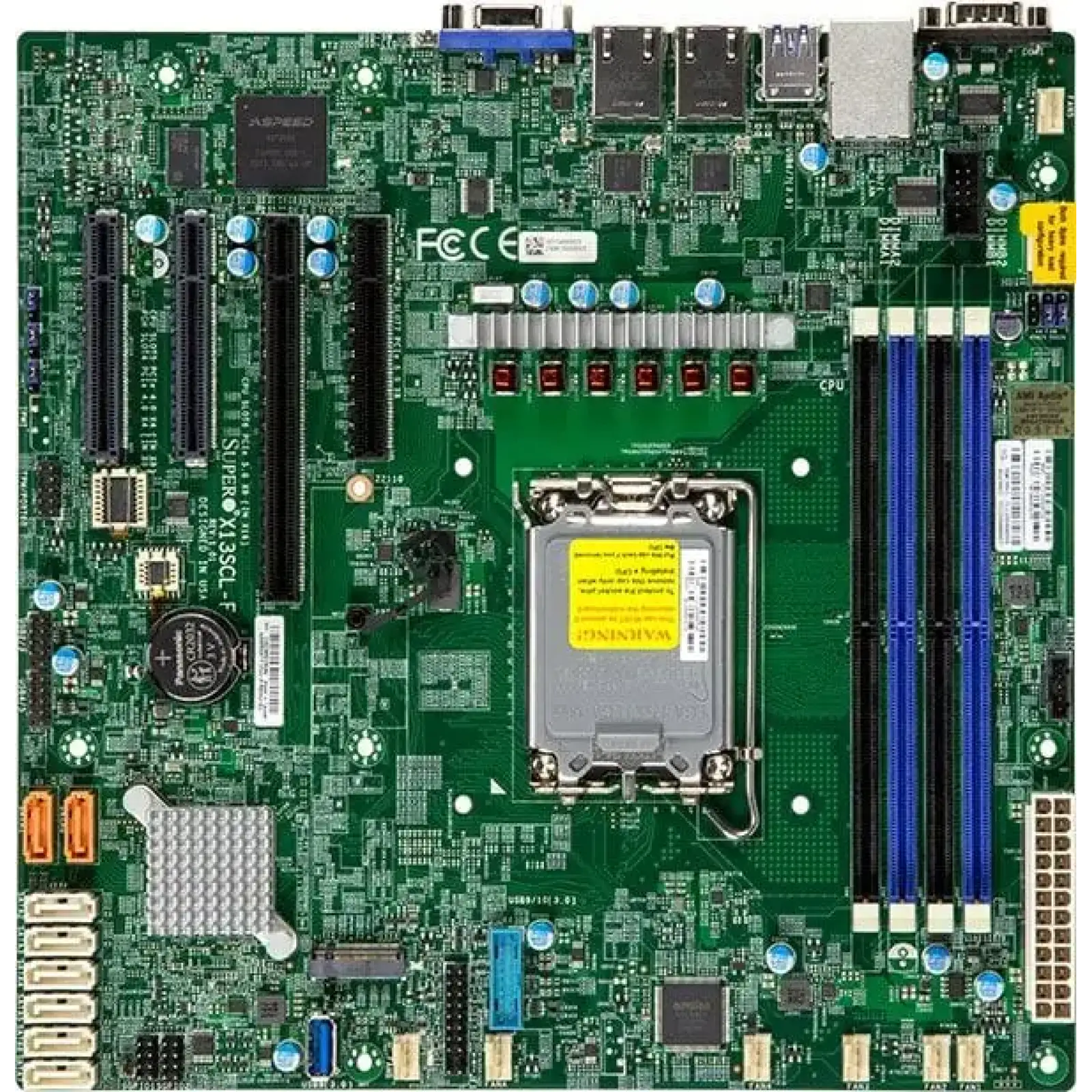

Материнская плата Supermicro X13SCL-F C262 (MBD-X13SCL-F-B) UA

Материнская плата Supermicro X13SCL-F C262 (MBD-X13SCL-F-B) - серверная платформа MicroATX для Intel Xeon E-2400

Supermicro X13SCL-F - серверная материнская плата формата MicroATX, созданная для построения компактных серверов и рабочих систем на базе процессоров Intel Xeon E-2400, Intel Xeon 6300-series и совместимых Pentium. Плата использует один процессорный разъем LGA-1700, чипсет Intel C262 и поддерживает процессоры с TDP до 95 Вт, сочетая компактные габариты 24,38 x 24,38 см с расширенными возможностями хранения, сетевого взаимодействия и удаленного управления.

Intel C262 и LGA-1700 - основа серверной платформы

Платформа построена на чипсете Intel C262 и предусматривает установку одного процессора Intel в сокет LGA-1700. Supermicro X13SCL-F поддерживает Intel Xeon E-2400, Xeon 6300-series и Pentium, а максимальный уровень TDP составляет 95 Вт, что соответствует назначению платы для компактных серверных конфигураций с контролируемым тепловыделением.

DDR5 ECC до 128 ГБ - надежная оперативная память

Для оперативной памяти предусмотрено четыре слота DDR5 DIMM с двухканальным режимом работы и поддержкой ECC. Максимальный объем составляет до 128 ГБ UDIMM, а совместимые модули представлены емкостью 8, 16 и 32 ГБ со скоростью DDR5-4400, DDR5-4000 или DDR5-3600 в зависимости от конфигурации установки. ECC обеспечивает коррекцию однобитных ошибок и обнаружение двухбитных, что особенно важно для систем, ориентированных на стабильную работу с данными.

PCI Express 5.0 и PCI Express 4.0 - гибкое расширение системы

Плата предлагает набор высокоскоростных слотов PCI Express для установки дополнительных контроллеров и другого оборудования. Конфигурация включает PCIe 5.0 x8, два PCIe 5.0 x8 в соответствующих конфигурациях слотов, а также два PCIe 4.0 x4, реализованные через x8, что позволяет адаптировать систему под различные задачи расширения.

M.2 PCIe 4.0 x4 - быстрое системное хранилище

Для установки современного накопителя предусмотрен один слот M.2 с интерфейсом PCIe 4.0 x4 и поддержкой форм-факторов 2280 и 22110. Такой вариант позволяет использовать NVMe-накопитель в качестве быстрого системного или рабочего хранилища, дополняя вместительную дисковую подсистему на SATA.

Восемь SATA III и RAID 0/1/5/10 - масштабируемая дисковая подсистема

Контроллер Intel C262 обеспечивает восемь портов SATA III со скоростью до 6 Гбит/с и поддержкой RAID 0, 1, 5 и 10. Такая конфигурация создает широкие возможности для подключения накопителей и организации дисковых массивов в соответствии с требованиями конкретной серверной системы.

Dual Gigabit LAN и выделенный IPMI - сеть и удаленное управление

Для сетевого взаимодействия Supermicro X13SCL-F оснащена двумя портами Gigabit Ethernet на базе контроллера Intel I210. Отдельный LAN-порт предназначен для IPMI, а контроллер управления ASPEED AST2600 обеспечивает аппаратные возможности удаленного администрирования и мониторинга серверной системы.

USB 3.2 и USB 2.0 - подключение периферии

Набор интерфейсов включает порты USB 3.2 и USB 2.0 для подключения периферийных устройств, сервисного оборудования и внешних носителей. На задней панели предусмотрено два USB 3.2 Gen1 и два USB 2.0, дополнительно доступны внутренние разъемы для вывода USB-портов на корпус системы.

VGA через ASPEED AST2600 - серверный видеовыход

Для подключения дисплея предусмотрен один видеовыход D-Sub VGA, работу которого обеспечивает контроллер ASPEED AST2600 BMC. Такая реализация соответствует серверному назначению платы и обеспечивает вывод изображения для локальной настройки и обслуживания системы.

Серверные интерфейсы и управление - практичное оснащение

Supermicro X13SCL-F оснащена служебными возможностями, характерными для серверных платформ, включая COM-порты для управления и сервисных задач, разъем TPM 2.0 и функции мониторинга температуры и состояния компонентов. Плата также поддерживает восстановление питания после его потери, Wake-on-LAN, индикаторы UID и контроль перегрева системы.

Пассивное охлаждение и 7 разъемов FAN - контроль температуры

Для организации охлаждения предусмотрено семь 4-контактных разъемов для вентиляторов с поддержкой контроля скорости и мониторинга тахометрических показателей. Пассивная система охлаждения платы дополняется аппаратным контролем температуры процессора и корпуса, что позволяет адаптировать охлаждение под конкретную конфигурацию сервера.

MicroATX 24,38 x 24,38 см - компактная основа для сервера

Формат MicroATX и габариты 24,38 x 24,38 см позволяют использовать Supermicro X13SCL-F в компактных серверных корпусах, сохраняя при этом расширенные возможности подключения накопителей, сетевого оборудования и карт расширения. Зеленое исполнение платы соответствует характерному серверному формату Supermicro, ориентированному на практичность и функциональность.
